Herrajes (Pedido · Catálogo · Reglas)

Tutorial paso a paso del panel de Herrajes de Despiece: armar el pedido con su catálogo de SKUs y un motor de reglas que mapea rol de pieza × intervalo mm a cantidad automática. Se abre desde el botón Herraje de la topbar (no tiene atajo de teclado propio — la callback onHerraje solo está cableada al #tb-herraje y al item de menú correspondiente).

§ 0 Modelo mental: tres capas para responder "¿cuántas bisagras tengo que pedir?"

Antes de meternos en la UI, vale la pena tener clara la pregunta de negocio. Cuando un taller importa un modelo con 12 puertas y 6 estantes y abre Excel paralelo, lo que está haciendo a mano es:

1. Recorrer las puertas una por una, medir la altura y ver en qué tramo cae (2 bisagras hasta 1500 mm, 3 hasta 2200 mm, 4 por encima) para saber cuántas bisagras lleva cada una.
2. Sumar un tirador por puerta, sumar 4 pines por estante, etc.

El módulo de Herrajes hace exactamente eso, pero con datos configurables en vez de a ojo. Hay tres capas independientes:

┌─────────────────────────────────┐   ┌──────────────────────────────────┐
│ Catálogo (localStorage taller)  │   │ Reglas (localStorage taller)     │
│  HerrajeItem.code/name/cost/cat │   │  HardwareRule.role × [min,max)   │
│                                 │   │              → sku × qtyPerPart  │
└────────────┬────────────────────┘   └─────────────┬────────────────────┘
             │                                      │
             └──────────────────┬───────────────────┘
                                ▼
              applyHardwareRules() ← parts.partRole + dims
                                │
                                ▼
              parts.hardwareList: HardwareLine[]
                                │
        ┌───────────┬───────────┼───────────┬─────────────┐
        ▼           ▼           ▼           ▼             ▼
     Pedido    Etiquetas   Presupuesto  Export CSV   Export XLSX

• El catálogo es la fuente de verdad de qué existe y a qué precio (los SKUs de tu proveedor).
• Las reglas son la fuente de verdad de qué cantidad va por pieza (tu saber hacer de taller, parametrizable).
• El pedido (parts.hardwareList) es la materialización en este proyecto: la suma de (catálogo × reglas) para cada pieza, más cualquier línea manual que hayas agregado.

Las tres capas viven en lugares distintos (catálogo y reglas son del taller; pedido es del proyecto). Eso permite que cambies un precio en el catálogo y se recalculen subtotales sin tocar reglas, y que cambies una regla y se regenere el pedido sin tocar el catálogo.

01 Cargar el modelo y abrir Herraje

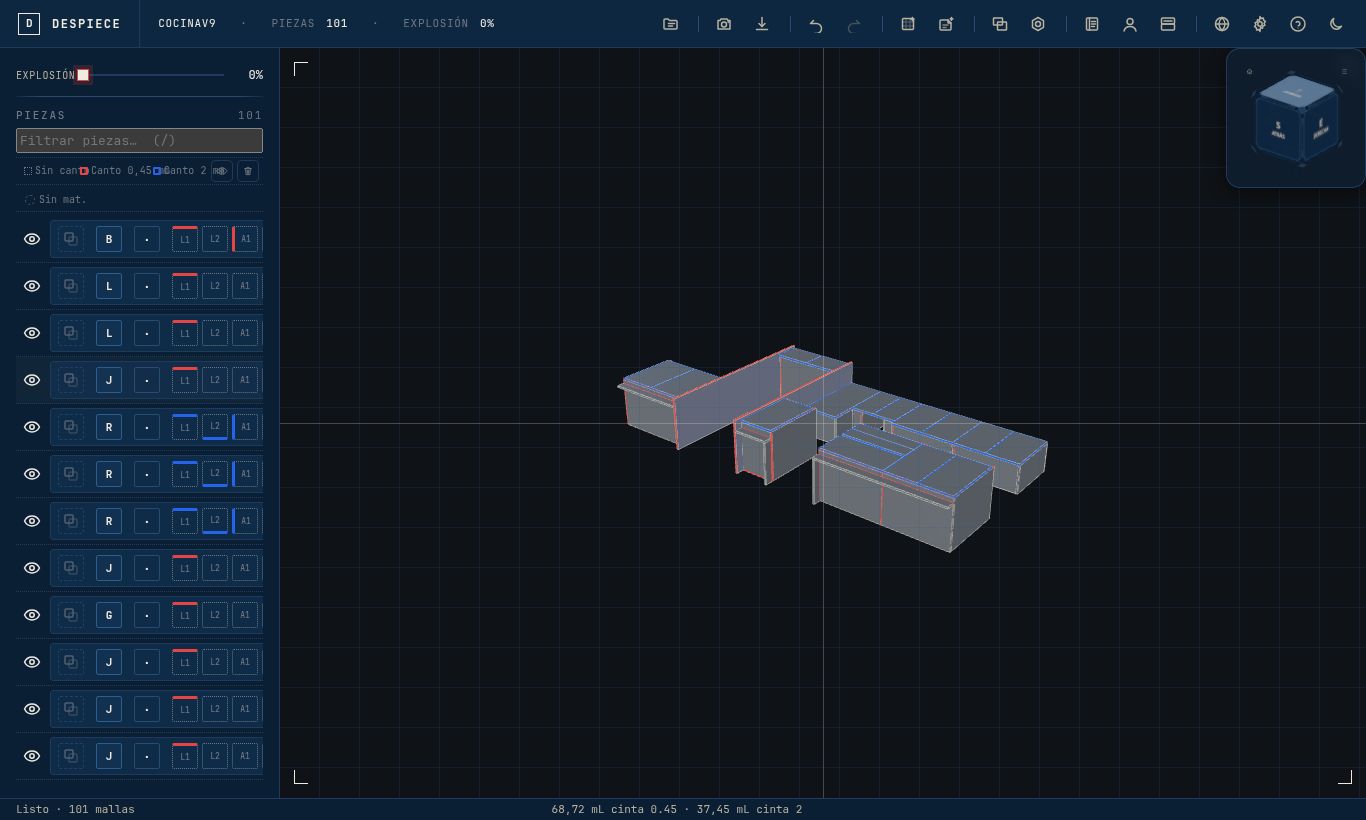

Al importar el STEP/IGES/BREP/glTF/GLB, el botón Herraje de la topbar se habilita. La primera vez que abrís Herraje en este proyecto, el panel se inicializa con:

• Pedido vacío (hardwareList sin líneas).
• Catálogo con 29 SKUs precargados de fábrica (DEFAULT_HERRAJERIA_ITEMS en src/herrajerie/catalog-defaults.ts).
• Reglas con 7 reglas default (defaultHardwareRules() en src/herrajerie/rules-defaults.ts).

El panel es full-screen modal con shell .herraje-sheet y tres vistas segmentadas Pedido · Catálogo · Reglas. Las vistas son exclusivas — cambiar de tab destruye y re-monta el contenido de la vista target (en vez de tenerlas apiladas).

02 Vista Pedido: lista del proyecto

La vista Pedido muestra state.project.hardwareList con columnas SKU · Nombre · Cant · Unidad · Costo unit · Subtotal · Notas. La toolbar tiene:

Cada línea tiene una provenance badge: auto (lila / teal, según el tema) indica que la línea fue generada por aplicar reglas; manual (gris) indica que la escribiste a mano. Las dos conviven en la misma tabla sin separarse.

Arriba de la tabla puede aparecer un aviso: el listado guardado ya no coincide con las reglas o las piezas actuales. Es el recordatorio de volver a apretar Aplicar reglas para regenerar las líneas auto.

2.1 · Anatomía de una HardwareLine

Detrás del row visible hay un objeto HardwareLine con estos campos:

03 Aplicar reglas — el motor de 7 fases

El botón llama runApplyHardwareRules() (src/herrajerie/run-apply.ts:24-49) que termina en applyHardwareRules(...) en src/herrajerie/apply-rules.ts. El motor recorre 7 fases, cada una con un rol claro.

3.1 · Clamp del multiplicador (apply-rules.ts:108-110)

const qtyMul = quantityMultiplier
  && Number.isFinite(quantityMultiplier)
  && quantityMultiplier > 1
  ? Math.floor(quantityMultiplier)
  : 1;

Defensivo: aunque el caller pase 0, NaN, 2.7 o negativo, el motor trata todo lo "no es entero ≥ 2" como 1 (sin escalado). Esto preserva la compat con proyectos y tests pre-multiplier (ver spec 2026-07-17-herraje-multiplier.md).

3.2 · Loop exterior: por cada pieza (apply-rules.ts:132-182)

Filtros en orden, cortocircuitando en cuanto uno falla:

1. visibleOnly && part.object?.visible === false → skip (respeta el flag de Settings → Export).
2. role = part.partRole ?? 'none'; si es 'none' o vacío → skip (la pieza no aporta nada al herraje).

3.3 · Cómputo de X (apply-rules.ts:138)

const x = boardDimensions(
  part.dimXmm, part.dimYmm, part.dimZmm
).x;

x es la cara mayor del AABB de la pieza (boardDimensions() en src/export-bom/board-dimensions.ts). Una puerta 600×1800×18 → X=1800, Y=600. Justificación de diseño: las reglas de bisagras son por altura de puerta, y X resulta ser la dimensión mayor de la cara. Limitación documentada: la spec v2 sólo cubre X; una futura v3 podría cubrir Y (ancho) y Z (espesor).

3.4 · Loop interior: por cada regla (apply-rules.ts:142-179)

Para cada pieza, se iteran las reglas aplicando filtros en orden:

1. !rule.enabled → skip. Las reglas deshabilitadas ni aportan qty ni participan en el overlap check (sólo "reservan" rangos futuros).
2. role !== rule.role → skip. La pieza no es del rol que la regla matchea.
3. seenSku.has(rule.skuCode) → skip. Defensa runtime: si dos reglas enabled matchean el mismo SKU en la misma pieza (no debería pasar si la validación de solapes está OK), gana la primera en orden del array.
4. !inRange(x, rule.minMm, rule.maxMm) → skip. Intervalo half-open [min, max) (semi-abierto: minMm ≤ x < maxMm).
5. !knownSkuCodes.has(rule.skuCode) → skippedOrphanSku++, continuar. Una regla que apunta a un SKU borrado del catálogo no rompe la corrida, sólo se cuenta aparte.

Por qué intervalos semi-abiertos [0, 1500) ∪ [1500, 2200) ∪ [2200, ∞)

Una pieza de X=1500 mm cae en la regla [1500, 2200), NO en [0, 1500). Si los rangos fueran cerrados en ambos lados ([0, 1500] ∪ [1500, 2200]), los bordes se solaparían en 1500 y la validación rechazaría las reglas por overlap. Definición formal en rules-interval.ts:7-11:

export function inRange(x, minMm, maxMm) {
  if (minMm !== undefined && x < minMm) return false;
  if (maxMm !== undefined && x >= maxMm) return false;
  return true;
}

El helper rangesOverlap() (rules-interval.ts:17-27) usa la condición aLo < bHi && bLo < aHi para detectar solapes; los adyacentes (que tocan en el extremo compartido) NO se consideran solapados gracias al half-open.

3.5 · Acumulación (apply-rules-match.ts + apply-rules-emit.ts)

Si todos los filtros pasan:

// apply-rules-match.ts (1)
stats.pieces++;
partsBySku.set(
  rule.skuCode,
  (partsBySku.get(rule.skuCode) ?? 0) + 1
);
seenSku.add(rule.skuCode);
matchedThisPart = true;

// apply-rules-emit.ts (2)
const groups = Math.floor(stats.pieces / (rule.perPieces ?? 1));
if (groups > 0) qtyBySku.set(
  rule.skuCode,
  (qtyBySku.get(rule.skuCode) ?? 0) + groups * rule.qtyPerPart * qtyMul
);

Con perPieces la suma no es por pieza: el motor cuenta primero cuántas piezas matchea cada regla y sólo después emite floor(piezas / perPieces) × qtyPerPart × qtyMul. Un resto incompleto no emite nada, y un SKU que queda en 0 no emite línea. Son dos pases —apply-rules-match.ts cuenta, apply-rules-emit.ts emite— porque la cantidad no existe hasta terminar de recorrer el modelo.

3.6 · Breakdown por ensamblaje (opt-in, apply-rules.ts:165-178)

Cuando withAssemblyBreakdown: true y partAncestors están poblados (cómputo en computeAssemblyGroups + tree-builder + findAncestorAssemblyIds):

• Leaf-only: la pieza se cuenta UNA sola vez, atribuida al asmId más profundo (asmIds[length-1]). Un cajón dentro de COCINA no duplica en COCINA.
• Piezas ausentes del mapa se ignoran para breakdown (igual contribuyen a qtyBySku global).

3.7 · Reemplazo selectivo (apply-rules.ts:112-116, 184-196)

const kept = qtyMul > 1
  ? existing.filter(l => l.origin !== 'auto')
              .map(l => ({ ...l, qty: l.qty * qtyMul }))
  : existing.filter(l => l.origin !== 'auto');

const autoLines = [];
for (const [skuCode, qty] of qtyBySku) {
  autoLines.push({
    id: uuid(),
    skuCode,
    qty,
    origin: 'auto',
    notes: `auto · ${n} piezas`,
  });
}

return { nextList: [...kept, ...autoLines], summary };

nextList = [...manual (× qtyMul), ...autoLines (× qtyMul)]. Las líneas manual no se tocan salvo por el escalado del multiplicador. Las auto se descartan y se regeneran limpias en cada Apply. Re-aplicar no duplica auto — siempre una línea por SKU, no por pieza.

3.8 · Summary devuelto (apply-rules.ts:198-223)

partsMatched     → piezas que aportaron ≥1 regla
linesAuto        → líneas auto emitidas (1 por SKU)
qtyTotal         → suma qty de las auto (post-multiplier)
skippedOrphanSku → matches omitidos por SKU fuera de catálogo
byAssembly?      → opt-in; Map<skuCode, Map<asmId, { partIds, qty }>>

3.9 · Worked example end-to-end

Proyecto CocinaV9: 3 puertas con role puerta, ninguna asignada a mano aún.

pieza A: 600×500×18   → X=600   → rule-puerta-bis-0  [0,1500)     → BIS-35 × 2
pieza B: 1800×600×18  → X=1800  → rule-puerta-bis-1  [1500,2200)  → BIS-35 × 3
pieza C: 2400×900×18  → X=2400  → rule-puerta-bis-2  [2200,+∞)    → BIS-35 × 4

+ cada puerta también matchea rule-puerta-tir (sin rango, cualquier alto) → TIR-J × 1

Aplicar reglas (multiplier=1) produce:

partsMatched:    3
linesAuto:       2   (BIS-35 + TIR-J)
qtyTotal:       12   (9 + 3)
skippedOrphanSku: 0

state.project.hardwareList =
  { skuCode: 'BIS-35', qty: 9, origin: 'auto', notes: 'auto · 3 piezas' }
  { skuCode: 'TIR-J',  qty: 3, origin: 'auto', notes: 'auto · 3 piezas' }

Si activás herrajeMultiplierEnabled + projectMultiplier=3 (mismo proyecto, "3 cocinas iguales"), el mismo input produce qtyTotal: 36 con las mismas 2 líneas, sin editar reglas.

04 Vista Catálogo: 29 SKUs precargados

La vista Catálogo muestra loadHerrajeriaCatalog() con las 9 categorías:

Los tres últimos (SOP-PERCH, PERCHERO-TUB, ZAPATERO) entraron para que add_clothes_rail y add_shoe_rack no emitan códigos que no existen en el catálogo.

Las 9 categorías viven en src/herrajerie/catalog-defs.ts:HERRAJE_CATEGORY_DEFS con sus aliases por locale. Las 3 unidades son unidad | par | juego. El CRUD es inline (celda por celda con autocomplete) — no hay modal de edición.

Con el SKU en uso por el proyecto abierto, el code es el único campo bloqueado: precio, nombre, categoría, unidad, familia, notas y medidas se editan igual. Al cambiar el cost, las líneas sin override propio toman el precio nuevo; las que tienen override lo conservan. Borrar el SKU sí sigue bloqueado mientras haya líneas usándolo.

4.1 · Por qué catálogo ≠ reglas

El catálogo es la fuente de verdad de precios: cambiar cost de BIS-35 recalcula subtotales en todo el proyecto automáticamente, sin tocar las reglas. Las reglas son la fuente de verdad de cantidades: cambiar una regla regenera líneas auto sin tocar el catálogo. Mantener estas dos dimensiones separadas es lo que permite ajustar el precio de tu proveedor sin invalidar tu conocimiento de taller.

05 Roles sugeridos por SKU

Cada HerrajeItem carga un array roles: string[] con los roles sugeridos (qué roles de pieza típicamente usan este herraje). Por ejemplo, BIS-35 arranca con ['puerta'], PIN-EST-5 con ['estante'], PATA-REG con ['base'].

El catálogo herraje es la fuente de verdad para el popover: los roles son los mismos del módulo Roles (built-ins + customs de getRoleDefs()). El sentinel 'none' se filtra.

5.1 · Distinción clave: sugerencia vs dato real

Tres campos con nombres similares pero responsabilidades distintas:

HerrajeItem.roles: ['puerta']      ← sugerencia VISUAL (catálogo)
part.partRole: 'puerta'           ← dato REAL de la pieza (modelo)
HardwareRule.role: 'puerta'       ← filtro de la regla (regla)

El motor lee part.partRole        (apply-rules.ts:135)
El catálogo sugiere.              (UI badge "sugerido para puerta")
La pieza decide.                  (Shift+B, edición manual, auto-detect)
La regla filtra.                  (overlap check, half-open interval)

06 Vista Reglas: rol → SKU × intervalo mm

La vista Reglas muestra loadHardwareRules() con 7 reglas default del taller (definidas en src/herrajerie/rules-defaults.ts):

El campo x (eje mayor de la pieza en mm) cae en cada regla vía inRange(x, minMm, maxMm). Los bordes son semi-abiertos (minMm <= x < maxMm) y minMm/maxMm son opcionales: sin minMm el match arranca en 0; sin maxMm el match va a infinito. La tercera regla puerta (≥ 2200 mm) tiene minMm: 2200 y maxMm indefinido — cubre cualquier pieza arriba de 2200 mm.

6.1 · Función conceptual de una regla

Si tenemos que reducir mentalmente "Aplicar reglas" a una sola función, es:

f(role, X) → qty del SKU
       ↑   ↑
       │   └─ boardDimensions(p).x   (cara mayor)
       └───── part.partRole ?? 'none'

Una regla es una fila de la "tabla de despacho": si el rol matchea y el alto cae en el rango, suma qtyPerPart al acumulador del SKU. La pieza pasa por todas las reglas activas; cada SKU que matchea suma una vez por pieza (no se duplica si dos reglas enabled solapan, ver §3.4 punto 3).

6.2 · Cobertura de las 7 default y por qué esos números

• Bisagras por rango de altura: una puerta típica de placard en AR PyME lleva 2 bisagras hasta 1500 mm (puerta de bajo-mesada o alacena), 3 entre 1500 y 2200 mm (puerta alta de placard), 4 a partir de 2200 mm (puerta de piso a techo, vestidor). Los tres rangos semi-abiertos cubren [0, +∞) sin solapar.
• Tirador universal: 1 por puerta, sin importar alto. Una regla sin minMm/maxMm matchea cualquier X.
• Estantes: 4 pines por estante (soporte estándar de melamina). Sin rango.
• Base: 4 patas por base (mueble de piso). Sin rango.
• Correderas de cajón: 1 par por cajón, no por lateral. La regla de lateral_cajon lleva Cant / pieza 1 y Cada N piezas 2, así los dos laterales de un cajón piden un solo par y un lateral suelto no pide nada.

6.3 · Cómo agregar una regla

Para "puerta alta de cocina, lleva 5 bisagras a partir de 2600 mm", crear:

role: 'puerta'  sku: 'BIS-35'  minMm: 2600  maxMm: (vacío = ∞)  qty: 5

La cobertura [0, ∞) de las 3 default queda: [0, 1500) ∪ [1500, 2200) ∪ [2200, +∞). La nueva [2600, +∞) se solapa con la última puerta BIS-35 ([2200, +∞)); al guardar, la validación va a disparar overlap salvo que deshabilites una de las dos. Diseñá reglas disjuntas (half-open adyacentes o none).

07 Crear regla custom

+ Nueva regla agrega una fila con id vacío (addHerrajeriaRule() en src/herrajerie/rules-store.ts). La fila draft está forzada a enabled: false hasta completar rol y SKU; el resto se puede dejar incompleto mientras tipeás.

Cuando completás los campos y guardás, validateHardwareRules corre antes de persistir (rules-validate.ts:140-151):

08 Multiplicador de obra (×N cocinas)

El multiplicador de obra vive en dos settings:

• settings.herrajeMultiplierEnabled — toggle en Settings → Herraje / stock (default false).
• settings.projectMultiplier — entero 1–99 (default 1).

Cuando el flag está activo, runApplyHardwareRules escala la qty de todas las líneas resultantes (manual + auto) por el multiplicador. La separación conceptual es clave:

SIN multiplier ×3              CON multiplier ×3
─────────────────────          ─────────────────────
qtyBySku  = Σ qtyPerPart       qtyBySku  = Σ qtyPerPart × 3
manual[i].qty = N              manual[i].qty = N × 3
rule.qtyPerPart = 2            rule.qtyPerPart = 2  (sin tocar)

// apply-rules.ts (con multiplier)
const qtyMul = quantityMultiplier && quantityMultiplier > 1
  ? Math.floor(quantityMultiplier)
  : 1;

const kept = qtyMul > 1
  ? existing.filter(l => l.origin !== 'auto')
              .map(l => ({ ...l, qty: l.qty * qtyMul }))
  : existing.filter(l => l.origin !== 'auto');

// también: qtyBySku acumula con rule.qtyPerPart * qtyMul

NO escala qtyPerPart de las reglas — la regla sigue siendo «por pieza». Lo que se escala es el cómputo. Así un cambio posterior en el multiplicador (ej. pasar de ×2 a ×3) no rompe las reglas custom del taller.

09 Settings: Export / Import JSON · library share

Hay tres niveles de I/O para el herraje:

El library share tiene cap 65 KB por la limitación de URL — si tu catálogo supera eso, va como .zip con las fotos adjuntas. Cada SKU puede tener una foto en localStorage[despiece.herraje-images.v1] que se incluye en el I/O.

9.1 · Mapa de persistencia por capa

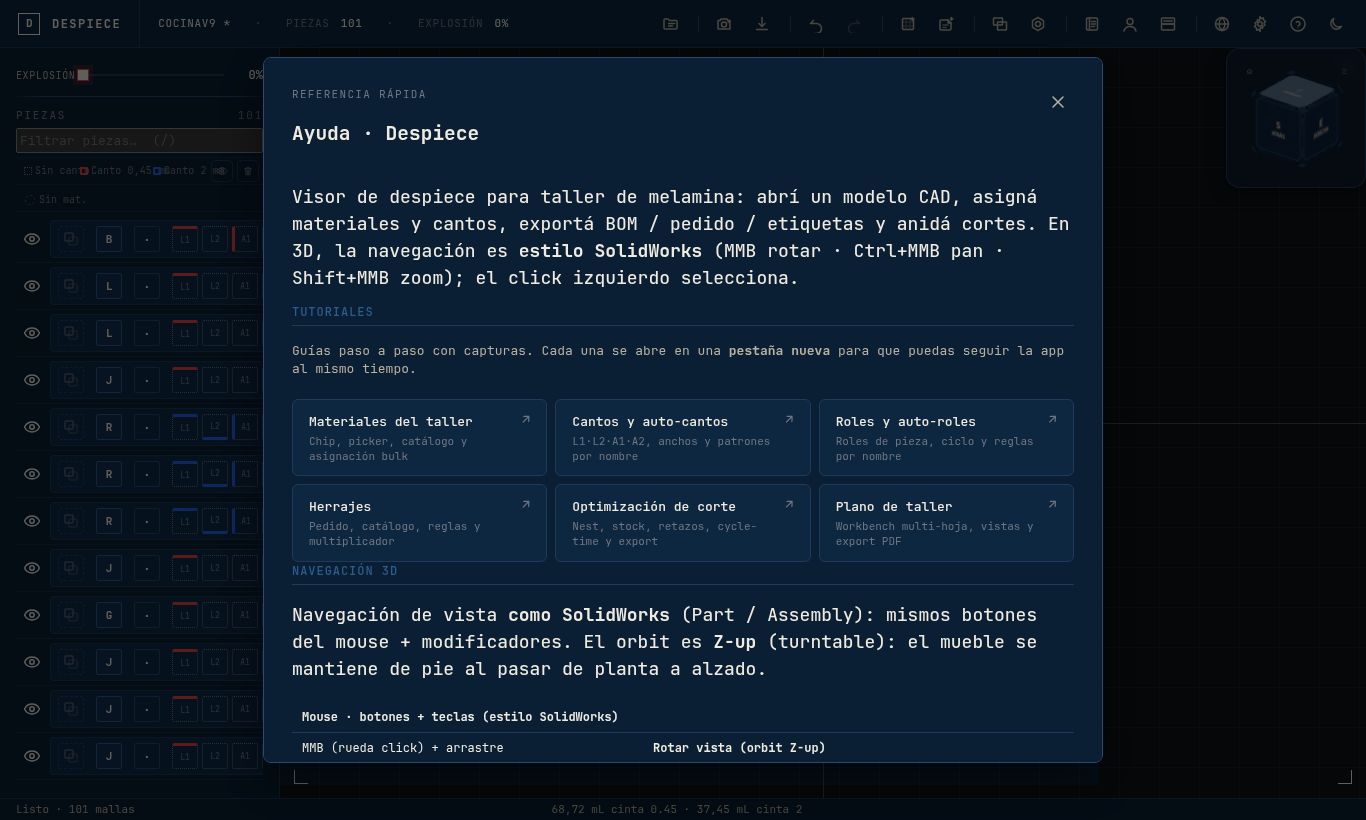

10 Atajos de teclado

Atajos del flujo de herraje:

En Mac el modificador de sistema es ⌘; en otros sistemas Ctrl.

11 Por conjunto (assembly breakdown)

Además del modo Plano, el switch groupby-assembly en la toolbar de Pedido abre la vista Por mueble: las líneas auto se reparten por ensamblaje del product tree y muestran subtotal por grupo.

Para obras con varios muebles (ej. una cocina con bajo-mesada + alacena + cajonera), este modo te dice qué bisagras van a la alacena y cuáles al bajo-mesada:

• Filas de sólo lectura: si una línea auto se reparte entre dos o más muebles, sus filas acá no se editan — las varias filas comparten una sola línea guardada, y editar una sobrescribía la línea entera. Editala o quitala en el modo Plano.
• Construcción: computeAssemblyGroups (src/herrajerie/assembly-grouping.ts:36-84) arma el product tree vía buildTree(m.model, state.assemblyNames.names) y mapea cada pieza a su partAncestors: partId → [root...leaf].
• Atribución leaf-only: la pieza se cuenta UNA sola vez, atribuida al asmId más profundo. El sub-conjunto cajón queda en "cajón", no en "Mueble cocina". Ver spec 2026-07-17-herrajerie-group-by-assembly.md.
• Subtotales por grupo: AssemblyGroup.subtotal = Σ(rows.subtotal) se precomputa para no recalcular en cada render.
• Manual siempre aparte: las líneas origin: 'manual' caen en el grupo (Manual) (MANUAL_GROUP_ID), separadas de las auto, en orden estable (manual al final, el resto alfabético por label).
• Multiplier: el breakdown (sku, asm) → qty también escala por projectMultiplier cuando herrajeMultiplierEnabled está on.

12 Pipeline integrado

El herraje no termina en el panel: alimenta varios consumidores aguas abajo, todos leyendo state.project.hardwareList o sus derivados:
