Optimización de corte (nesting)

Tutorial paso a paso del módulo de nesting de Despiece: el solver que empaqueta tus piezas en tableros stock minimizando desperdicio, con ciclo de tiempo estimado, secuencia de corte tipo TSP y exports listos para la sierra (PDF), la CNC (DXF), etiquetas por tablero y piezas 2D para outsource. La experiencia está enmarcada como propuesta de taller (no optimizador industrial) y suma un flujo por módulo para mantener el orden de armado a través de los tableros. El modelo de ejemplo es CocinaV9.despiece.

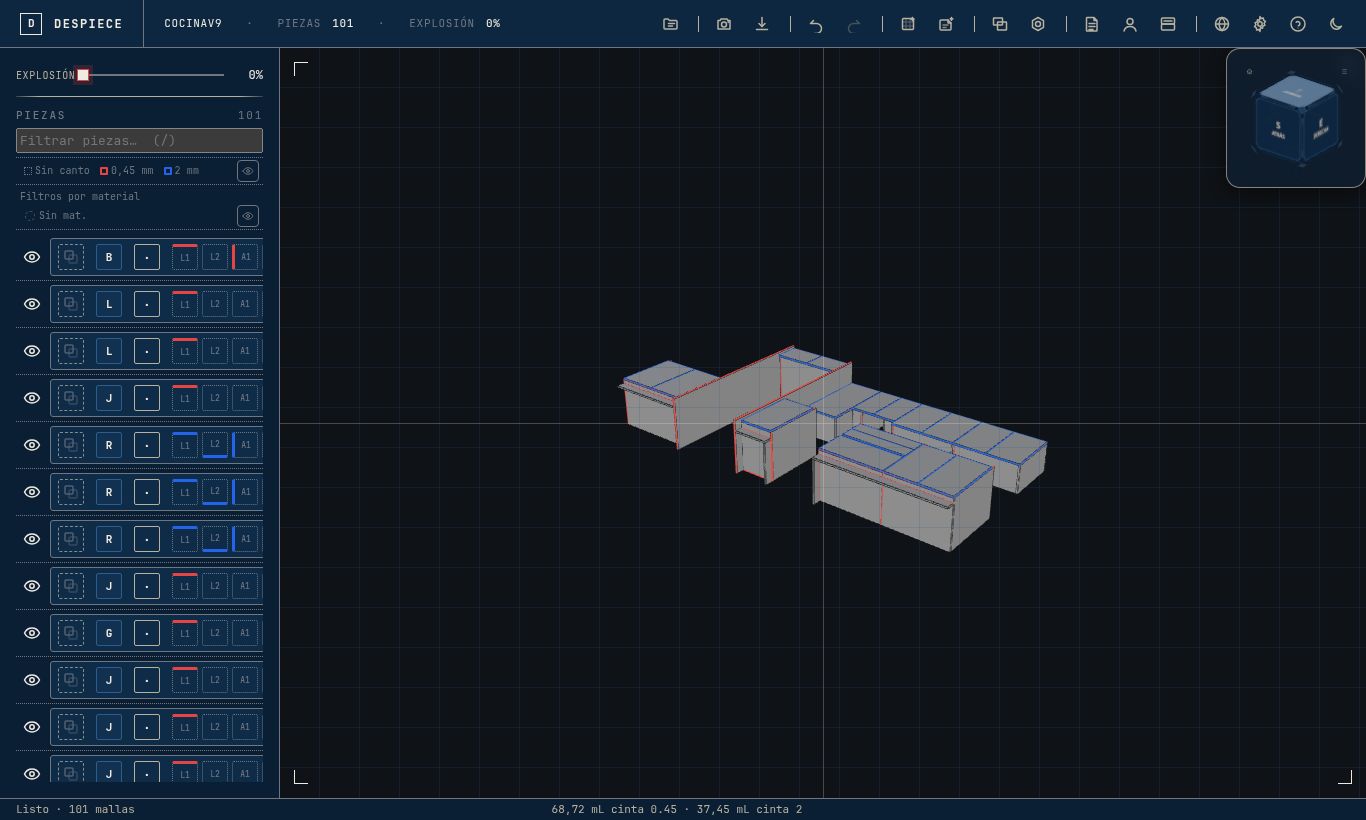

01 Cargar el modelo y abrir el panel

Al importar el STEP/IGES/BREP/glTF/GLB, la sidebar izquierda muestra el árbol jerárquico. Para arrancar el corte el atajo es N, que abre el panel modal full-screen (nest-root) en modo Setup.

La cámara vuelve a vista isométrica con Home; el zoom encaja con F.

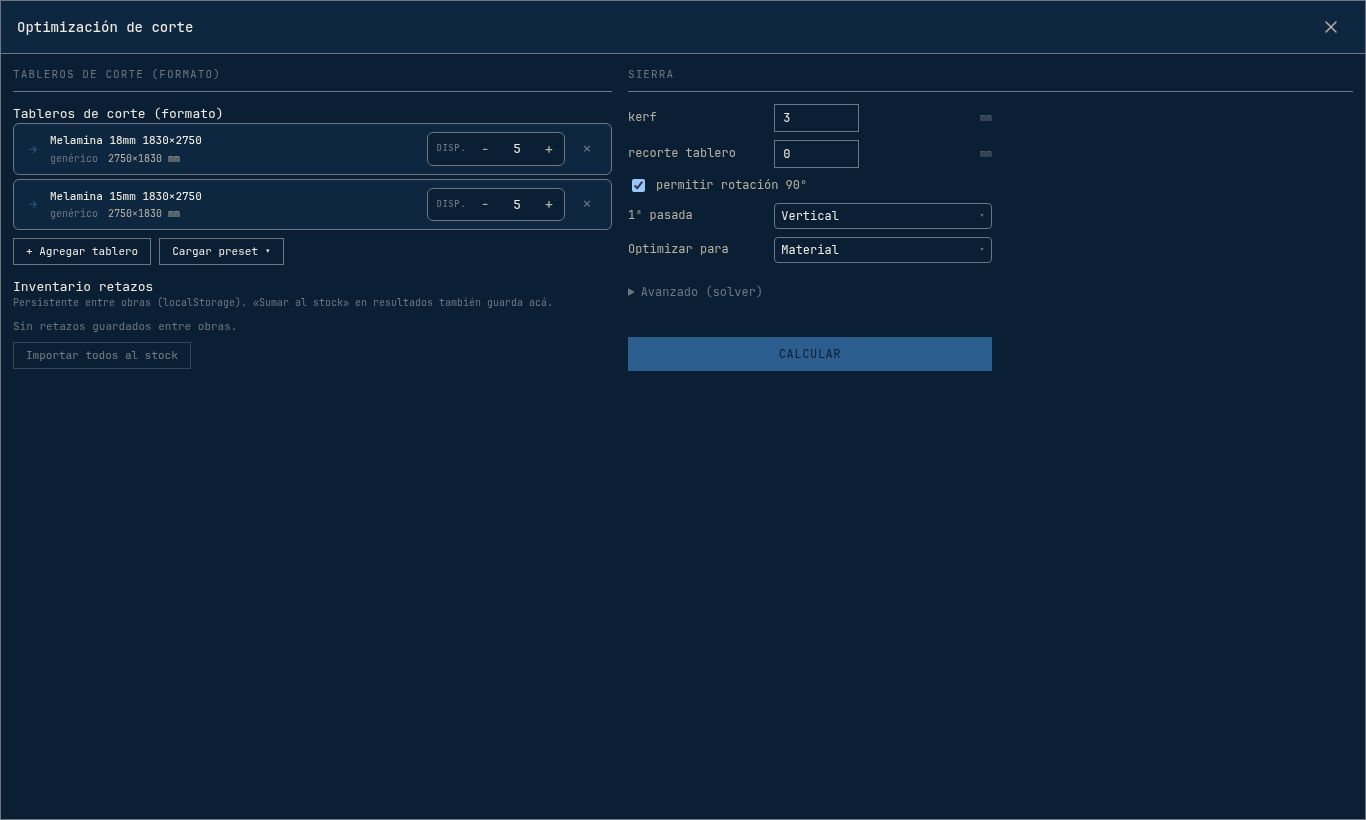

02 Setup: stock + sierra

El Setup tiene dos columnas. La columna izquierda carga el stock del taller y la derecha opera la sierra y los knobs del solver:

• Tableros stock — presets del taller (Melamina 18 / 15 / MDF, OSB, Fenólico, 1830×2750 / 5600, etc.) + retazos entre obras. Activá los que querés usar; el solver solo trabaja con los activados y los filtra por espesor / material. Si no cargás nada, el solver genera tableros auto (phantom) igual (ver paso 9).
• Sierra — knobs operator-facing:
  • kerf (mm, 0–10, step 0.5; default 3 mm).
  • Recorte de fábrica = borderMargin (mm, 0–50; default 0).
  • Permitir rotación 90° — si la pieza admite girar (no respeta veta).
  • 1ª pasada — H o V; sesgo leve en el ordering del solucionador.
  • Optimizar para — Material / Tiempo / Mixto / Por módulo (ver paso 7).

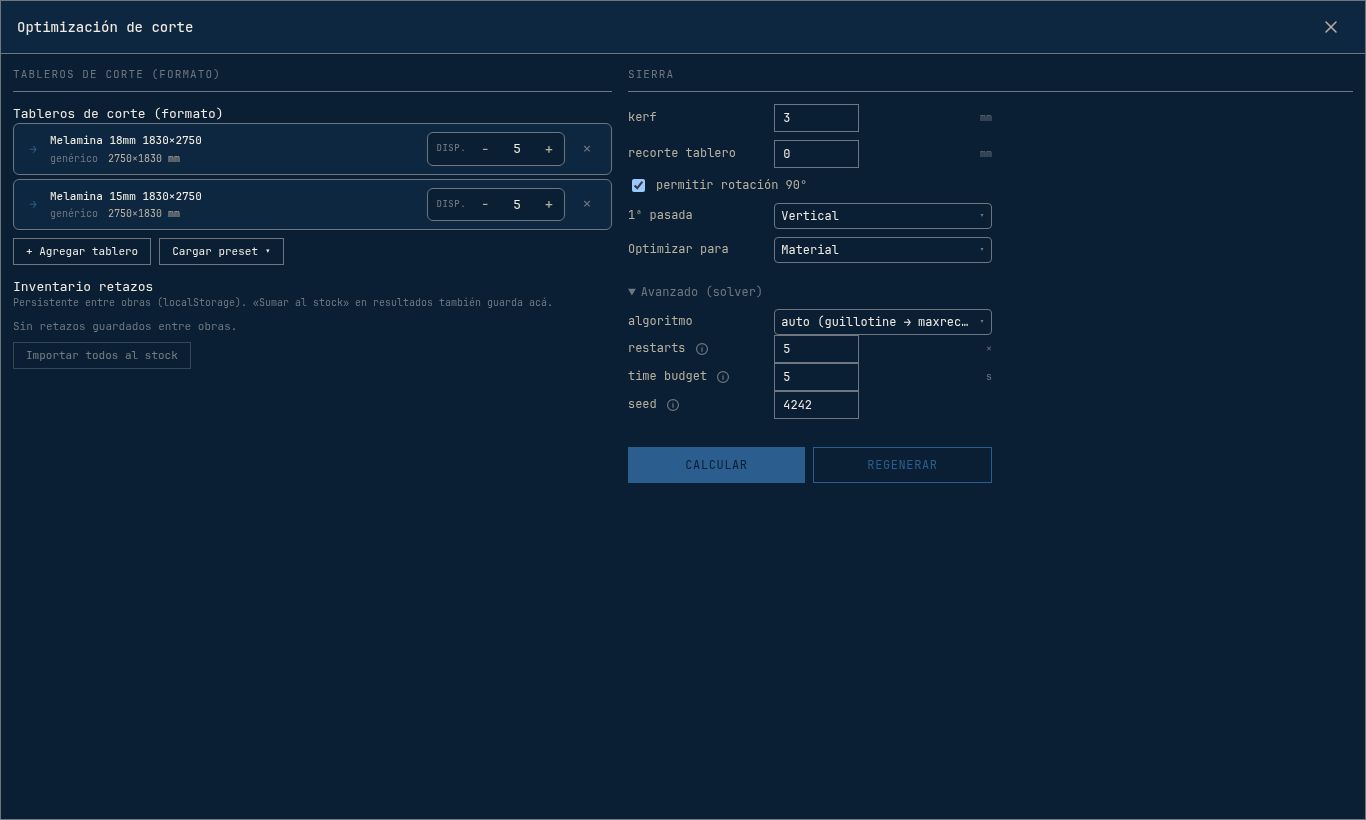

• Avanzado (solver) — acordeón colapsable con algoritmo (auto / guillotine / maxrects), restarts (1–20, default 5), time budget (1–30 s, default 5), seed (0 = random).

El botón Calcular dispara packNestMulti y, cuando termina, transiciona al modo Workbench.

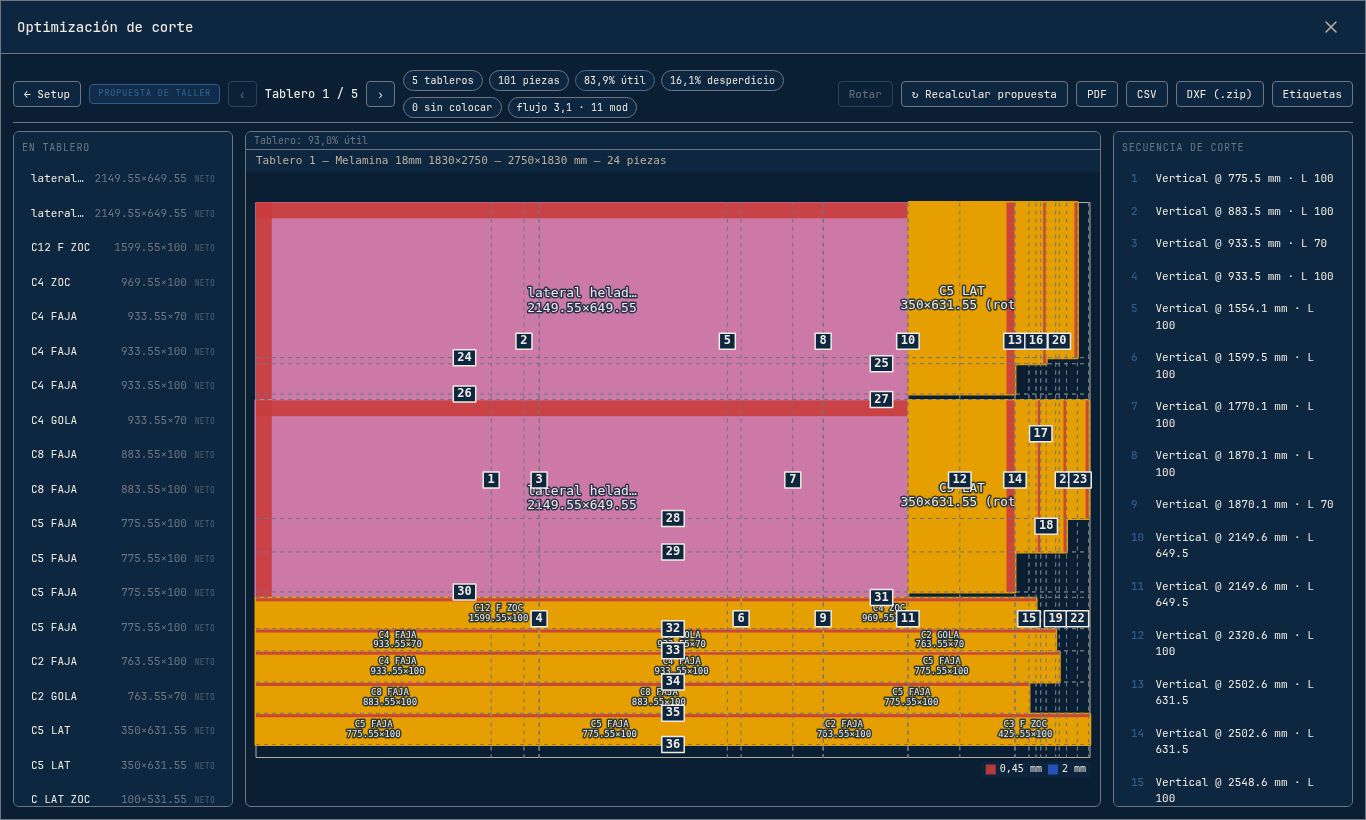

03 Calcular y entrar al workbench (propuesta de taller)

Tras Calcular, el panel pasa al modo Workbench (.nwb-workbench). La toolbar lleva ahora un badge Propuesta de taller como recordatorio explícito: lo que ves es una propuesta revisable, no un optimizador industrial — podés mover piezas con drag, sacarlas a sin colocar o recalcular.

El stage es un <canvas> que renderiza cada tablero en milímetros con relación de aspecto real. Las piezas se colorean por espesor / material; las rayas diagonales marcan veta. Las bandas perimetrales marcan los cantos (rojo 0,45 mm, azul 2 mm, custom) y debajo de cada tablero va una leyenda con esos mismos valores.

Al terminar el cálculo, sale un toast Propuesta lista · mirá % desperdicio y piezas sin colocar.

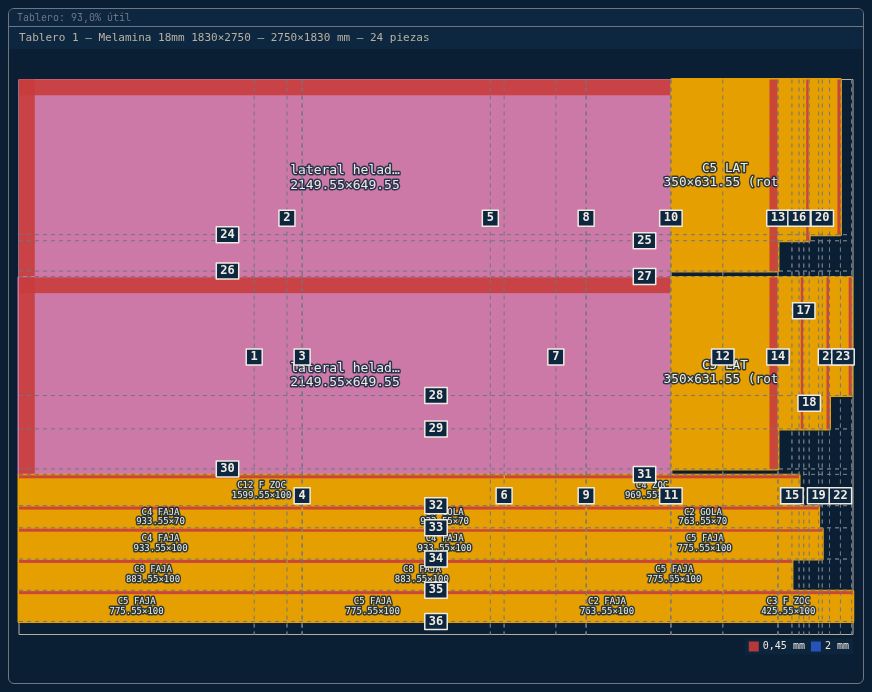

04 Anatomía del diagrama cut-man

Cada rectángulo dentro del tablero codifica la misma info que antes, pero el renderizador cut-man agrega tres elementos nuevos (src/nesting/render-cuts.ts, render-edge-legend.ts, render-labels.ts):

Click en un rectángulo lo selecciona en el rail izquierdo y dispara setNestHighlightedCutIndex para iluminar el paso de secuencia correspondiente en el panel derecho.

05 Algoritmo: guillotine + maxrects + multi-restart

El solver tiene tres modos (src/nesting/types.ts:NestStrategyChoice):

En modo auto, packNestMulti (src/nesting/multi-restart.ts) itera entre 5 sort strategies (byMaxSide, byArea, byPerimeter, byHeight, byAspectRatio) con un shuffle seeded (mulberry32). El criterio del mejor resultado depende ahora de Optimizar para:

• Material: lexicográfico — menos tableros primero, después menor waste%.
• Tiempo: menor cycle time total (sumando setup + plunge + rapid + cut por tablero, calibrado por overhead).
• Mixto: blend de waste% y cycle time con optimizeWeight (0–1).
• Por módulo: menor flow dispersion — sumatoria de cuántos tableros distintos toca cada módulo (ver paso 7).

El restarts (1–20, default 5) sube la chance de encontrar un layout mejor; el timeBudgetMs (1000–30000, default 5000) corta el loop aunque queden restarts pendientes. Seed 0 = random; cualquier otro valor fija la corrida para reproducirla.

// Opciones que ve la UI (src/nesting/types.ts)
DEFAULT_NEST_OPTIONS = {
  kerf:         3,       // mm de disco
  borderMargin:  0,       // recorte de fábrica
  allowRotate:   true,
  strategy:      'auto',
  restarts:      5,
  timeBudgetMs:  5000,
  seed:          0,
  firstCut:      'v',
  optimize:      'material',
  optimizeWeight: 0.5,
  cutSequence:   'guillotine-naive',
}

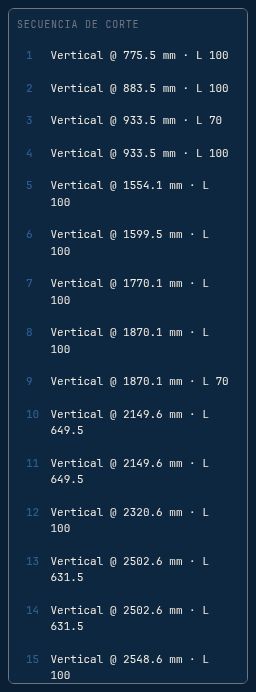

06 Cycle-time y secuencia de corte (TSP)

Una vez que el solver devuelve placements, un pipeline post-proceso calcula:

1. Cuts: por cada tablero, el código genera una lista de CutStep (H o V + posición + longitud). Los cortes son los bordes internos del layout.
2. Cut sequence: el algoritmo elegido ordena los cortes. Tres opciones (src/nesting/cut-sequence-tsp.ts:CutSequenceAlgorithm):
   • guillotine-naive — sort por dirección (V primero) y luego por posición. Back-compat.
   • nearest-neighbor — greedy O(n²) partiendo de (0,0). Reduce aire vs guillotine-naive.
   • tsp-2opt — nearest-neighbor + swaps por pares que reduzcan path. El que mejor resultado da.
3. Cycle time (src/nesting/cycle-time.ts): por corte, cut_time = cutLength / (feedRate × feedRateScale), más rapid_time = airBeforeMm / rapidFeed, más plunge en el primer corte, toolchange por cambio de herramienta (CNC), flip heurístico (CNC, cuando se cruza el eje Z), setup por tablero y board_chg entre tableros. Calibración final: final_time = raw × (1 + overheadPct / 100), y labor_cost = (final / 3600) × hourlyRate.

El cycle time total ajustado por multiplicador de proyecto vive en result.totalTimeSec (top-level del NestResult) y se muestra en el cuts panel derecho.

// Spec: docs/superpowers/specs/2026-07-18-cut-time-estimation.md
cut_time   = cutLength / (feedRate × feedRateScale)
rapid_time = airBeforeMm / rapidFeed
plunge     = first cut only      // panel saw
toolchange = per tool boundary        // CNC
flip       = heuristic (Z crossing)   // CNC
setup      = setupTimeSec per board
board_chg  = boardChangeTimeSec per board // after first
final_time = raw × (1 + overheadPct / 100)
labor_cost = (final_time / 3600) × hourlyRate

07 Optimizar por módulo (flujo A1)

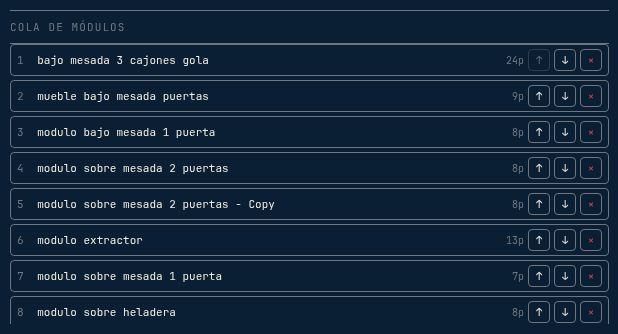

Cuando elegís Optimizar para: Por módulo, el solver agrupa las piezas por módulo de armado (parent directo del leaf en el treePath) y optimiza para que cada módulo quede lo más concentrado posible — menos tableros distintos por módulo, mejor secuencia para armar en taller. El setup muestra una cola de módulos debajo del listado de stock:

• Reordenar: ↑ / ↓ en cada fila, o drag & drop para mover bloques enteros. El orden define el pack priority (moduleRank 0 = primero).
• Excluir: × quita el módulo del nest; sus piezas caen a Sin módulo (rank alto).
• Re-agregar: + en la zona Excluidos lo vuelve a meter al final de la cola.
• Sin módulo (bucket sintético): piezas sin treePath o que no caen bajo ningún módulo. Rank alto por default; podés ordenarlo o quitarlo con × (sus piezas quedan sin colocar).

Flow chip en la toolbar

Tras correr con optimize = by_module, la toolbar muestra un chip extra: flujo X.X · N mod (avg de tableros distintos por módulo). Hover sobre el chip lista cada módulo con su span:

# Tooltip del flow chip (nesting.workbench.flow_line)
Bajo 01        → T1,T3  (span 2)
Alacena        → T2     (span 1)
Mueble heladera → T4,T5  (span 2)
…

08 Edit SOTA: drag, snap, rotate

El workbench expone un set de ediciones manuales SOTA (spec §Edit SOTA):

• Drag — mover una pieza. Snap a bordes de pieza, kerf y outline. userMoved: true tras commit.
• Rotate R — gira la pieza seleccionada 90°. Si la pieza respeta veta, la rotación queda bloqueada.
• Cross-board — arrastrar una pieza entre dos tableros del mismo espesor/material. Si no entra, el sistema lo rechaza con un transient.
• Unscheduled — quitar piezas del layout va al rail Sin colocar; desde ahí se pueden volver a poner en otro tablero.
• Recompute — cada commit dispara recomputeBoardAfterEdit que recalcula usedArea, cuts y stats del result.
• Doble click en lista — mueve la pieza seleccionada a Sin colocar.

El undo del workbench es local (no toca History 3D); se compone con el history general sólo si lo engancha el panel.

09 Tablero auto (phantom) + compra sugerida

Cuando el modelo tiene espesores / materiales que no matchean con el stock cargado, el solver ya no tira error: genera tableros auto (phantom) del tamaño mínimo necesario para las piezas huérfanas (src/nesting/material-pack.ts:generatePhantomStock). Los phantoms vienen con phantom: true y un badge · phantom en la cabecera del tablero en el canvas. Nunca se persisten en despiece.stockboards ni en despiece-stock.

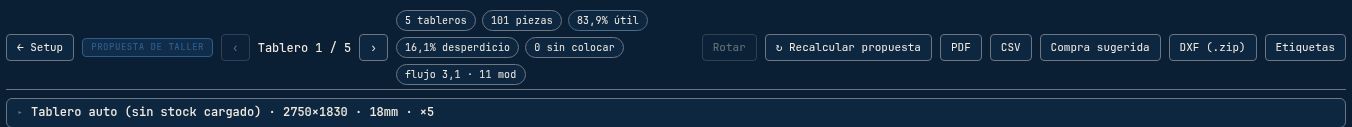

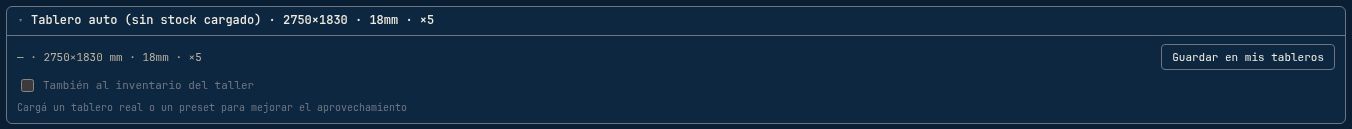

Banner colapsable

• Cada fila muestra material · dimensiones · cantidad.
• Guardar en mis tableros → abre el material picker, promueve el phantom a StockBoard real (promote-phantom.ts) y lo suma al stock del nest.
• También al inventario del taller — si está tildado, replica en despiece-stock (IDB v2).
• Hint: "Cargá un tablero real o un preset para mejorar el aprovechamiento".

Compra sugerida (CSV)

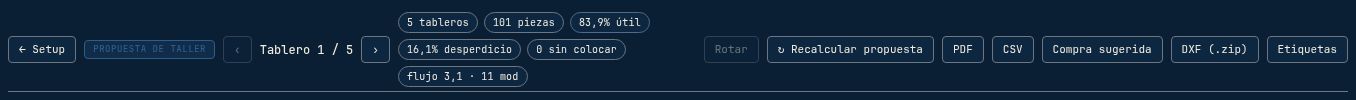

Si el solver usó phantoms, en la toolbar aparece el botón Compra sugerida (exportNestSuggestedBoards). Click genera y descarga compra-sugerida-{modelo}.csv:

# compra-sugerida-{modelo}.csv (UTF-8 BOM + CRLF)
material,espesor_mm,largo_mm,ancho_mm,cantidad,origen
Sin material,18,2750,1830,5,tablero_auto
MDF crudo,15,1830,600,2,tablero_auto

Una fila por phantom único (dedupeado por material × espesor × dims × cantidad).

10 Exportar: PDF · CSV · DXF · Etiquetas · Piezas 2D

La toolbar del workbench tiene cinco botones de export, todos sobre el resultado actual (respetan la selección del diagrama):

Etiquetas filtradas por tablero

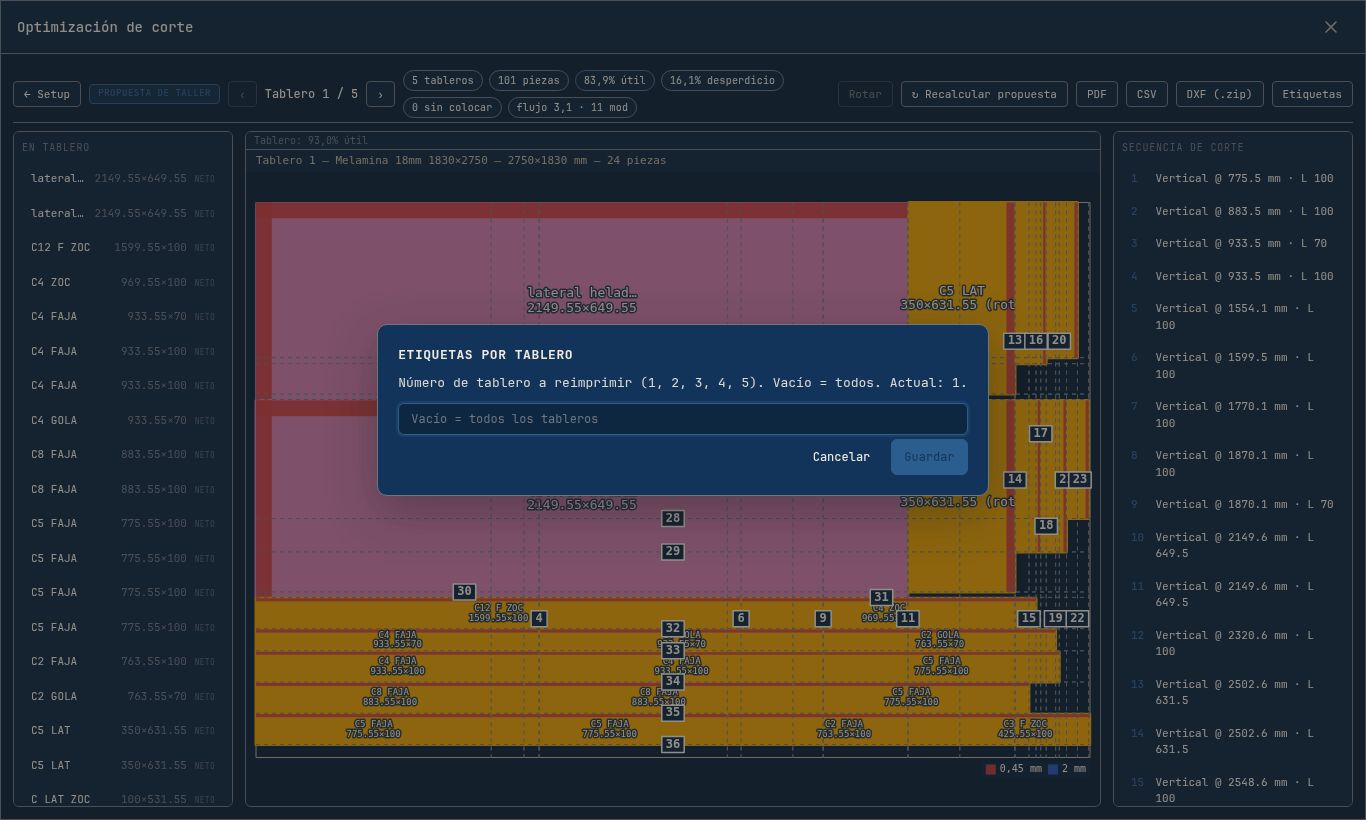

Cuando el resultado tiene ≥2 tableros, el botón Etiquetas muestra el inline prompt Etiquetas por tablero:

# Etiquetas por tablero
Número de tablero a reimprimir (1, 2, 3, 4, 5). Vacío = todos. Actual: 1.
[Vacio = todos los tableros                  ]   [Cancelar] [Guardar]

Default vacío = exporta todas las etiquetas. Ingresás un número y sólo se exportan las piezas de ese tablero (filtrado por boardIndex vía export-labels/filter.ts:filterCutLabels).

Piezas 2D (.zip DXF) — desde el menú Exportar

Las Piezas 2D viven en Exportar ▸ Piezas 2D (no en la toolbar del nest). Es un export independiente del cálculo de nesting — útil para mandar a un outsource / CNC sin compartir el layout:

• Un DXF R14 neto por pieza (cantos descontados via cutFaceDimensions).
• Origen (0, 0) — listo para cargar en cualquier CAM.
• Label centrado: nombre WxH en capa LABEL.
• ZIP piezas-2d-{modelo}.zip.

Tabla resumen del output

11 Ciclar semilla R y comparar

El atajo R, mientras el panel está abierto y no está computando, dispara triggerRegenerate que es runCompute(true) con un nuevo seed aleatorio. La historia de restarts vive en result.restartsHistory y el mejor seed se persiste en result.bestSeed (top-level del NestResult).

Comparando corrida tras corrida se ve el efecto del shuffle: una pieza "rara" puede bajar 2–4 % el desperdicio cuando cae en un casillero que el baseline dejaba vacío. En modo auto + 5 restarts, el panel normalmente te muestra el mejor de los 5 al terminar.

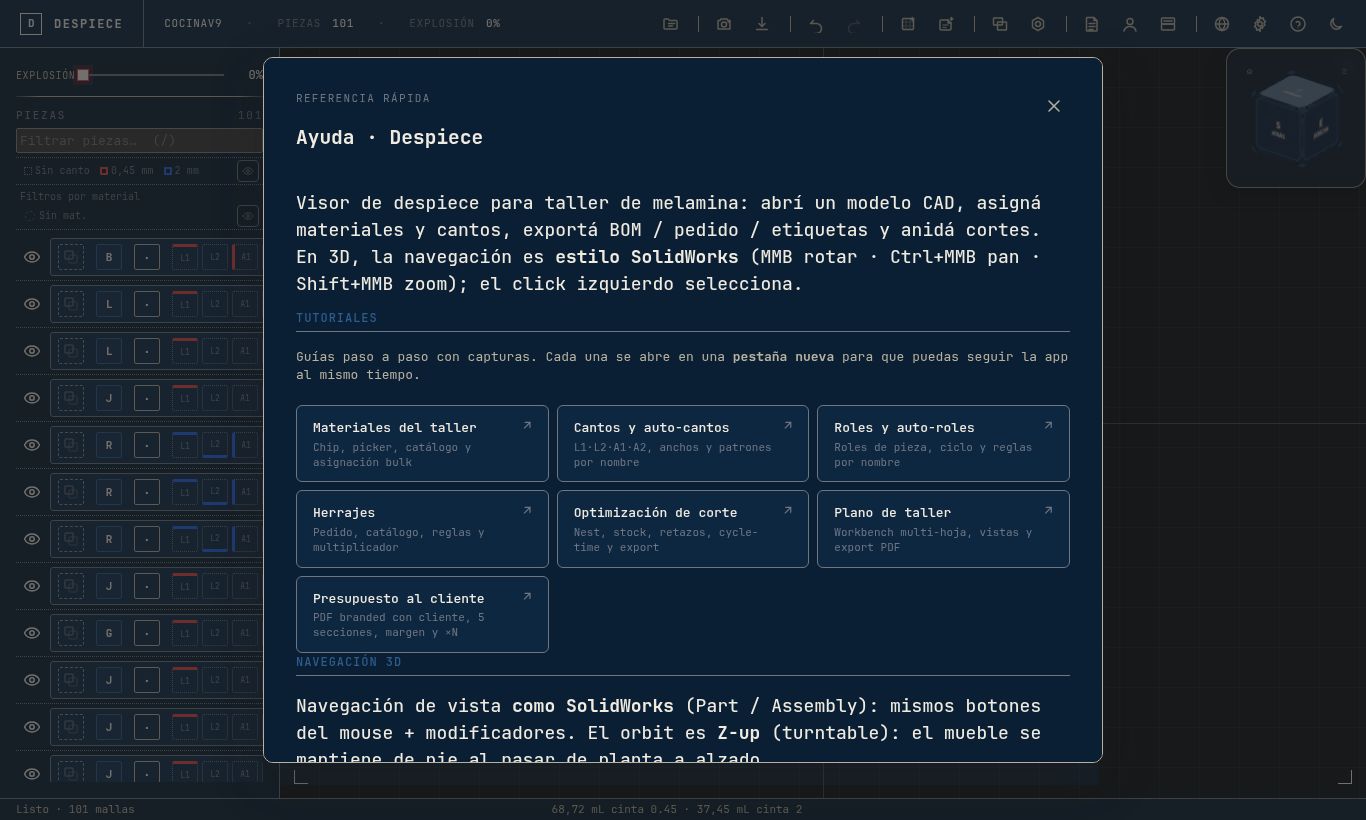

12 Atajos de teclado

Los más usados en el flujo de nesting:

En Mac el modificador de sistema es ⌘; en otros sistemas Ctrl.
